Stealthburner CAN propojovací deska

Novinka v naší nabídce

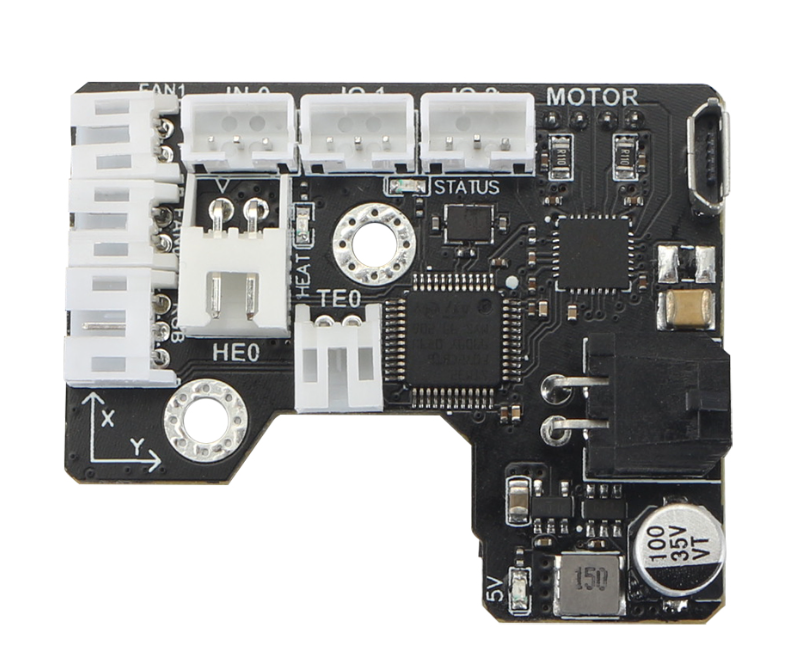

StealthBurner CAN Tool Board je vysoce integrovaná řídicí deska tiskové hlavy. Založeno na STM32F072 se spuštěným firmwarem Klipper. Čtěte více

Dočasně vyprodáno

999 Kč

Výrobce: FYSETC

Popis

1. Popis
 Integrovaný ovladač krokového motoru TMC2209, snímač zrychlení AXL345 a další nezbytná rozhraní. A dodává se s 2,5m 4pinovým kabelem pro snadné použití ihned po vybalení.

1.1 Funkce

  • Na základě STM32F072
  • Integrovaný 1M CAN transceiver
  • Palubní TMC2209
  • 2x 0,5A MAX PWM rozhraní pro ovladatelný ventilátor (výchozí VIN napájení, 5V volitelně)
  • 1x rozhraní pro vstup signálu (VIN napájení, s konverzí úrovní)
  • 2x signálové vstupní a výstupní rozhraní (5V napájení, s pull-up rezistorem)
  • 1X 5V jednodrátové rozhraní RGB (1A MAX)
  • 1x 4A MAX PWM výstup pro topnou tyč
  • 1x ADC rozhraní pro snímání teploty topné tyče
  • Rozhraní MX3.0 2X2 pro přístup k napájení a signálu CAN
  • 1x Micro USB pro nahrání firmwaru
  • Dodává se s 2,5m 4pinovým kabelem, 2x16AWG+2x24AWG
  • Dodává se s pouzdrem svorek a krimpovacími úchytkami

2. Hardware Guide
2.1 Instalace
Než nainstalujete desku, potřebujete zde vytištěné díly. Poté postupujte podle následujících 5 kroků.

SB CAN ToolHead

  • Stealburner by měl mít otvory s nasazenými tepelnými vložkami.
  • 3D vytiskněte soubor pcb_spacer.STL
  • Umístěte PCB na místo
  • Přišroubujte jej k tištěné hlavě a pcb_spacer.STL
  • Podle kapitoly 2.2 zapojení připojte periferie a zakryjte víko.
Connector name Type Details
IO.2 PH2.0-3P PB7,for input and output, hardware pull-up 10k resistor to 3.3v with 1k series resistor.
Example: endstops
IO.1 PH2.0-3P PB11,for input and output, hardware pull-up 10k resistor to 3.3v with 1k series resistor.
Example: endstops
IN.0 PH2.0-3P PB6,default 24v with level translator, pull-up to 3.3v
MOTOR PH2.0-4P TMC2209
EN : PB4
DIR : PA5
STEP : PA7
SPREAD : PA15
DIAG : PB5
INDEX : PB3
RX : PA10
TX : PA9
INPUT MX3.0 2X2P Max 24v 5A input(16AWG)/CANL,CANH (24AWG)
TE0 PH2.0-2P PA0,ADC,4.7K pull-up to 3.3V
HE0 XH2.54-2P PA8,MAX 4A,PWM output,max power recommended: 60W
FAN0 PH2.0-2P PA2,0.5A MAX PWM,for fan control (default VIN,5V selectable)
FAN1 PH2.0-2P PA3,0.5A MAX PWM,for fan control ( defalt VIN,5V selectable )
RGB PH2.0-3P PB1,1A MAX sigal line RGB port, 5V,for NeoPixel, WS2812
Micro-USB   For firmware update and USB communication. Firmware update: Plug in USB first then power on.
USB communication: Power on first then plug in USB port

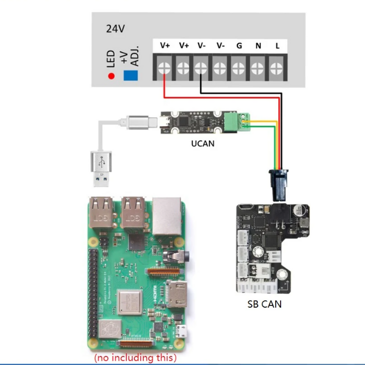

2.3 Elektroinstalace

Elektroinstalace

2.4 SCH DXF STEP
Získejte soubory SCH, DXF, STEP na github:

GitHub - FYSETC/FYSETC_SB_CAN_TOOLHEAD: Modul CAN sběrnice nástrojové hlavy StealthBurner pro VORON

3. Firmware Guide
Toto je pouze podpora firmwaru Klipper. Pokud jste začátečník Klipper, zkontrolujte sestavení firmwaru Klipper zde: Instalace - dokumentace Klipper

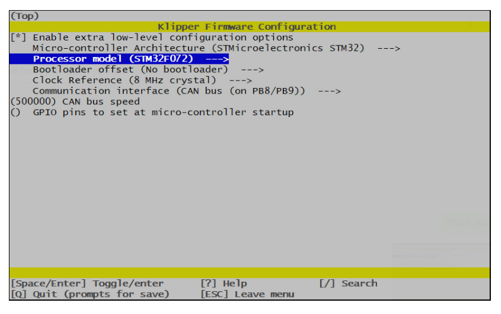

3.1 Menuconfig

Menuconfig

3.2 Nahrání firmwaru

  • Na desce je micro-USB port pro nahrávání firmwaru. Postupujte podle níže uvedené sekvence.
  • Zapněte počítač a počkejte, až bude raspberrypi (nebo jiný SBC) připraven.
  • Vypněte desku SB-CAN-TH alespoň na 5 s
  • Připojte SB-CAN-TH Micro-USB k portu USB-A RaspberryPi pomocí kabelu USB
  • Zapojte 24V zásuvku desky SB-CAN-TH a zapněte ji (Získejte napájení z PSU stroje)
  • Spusťte příkaz lsusb v Raspberry a zkontrolujte, zda zobrazuje port DFU, pokud ne, vraťte se ke kroku 1
  • Příkaz k vystřelení dfu-util -R -a 0 -s 0x08000000:leave -D out/klipper.bin
  • Odpojte kabel Micro-USB a zásuvku SB-CAN-TH na 5 s, poté zásuvku SB-CAN-TH znovu zapojte.
  • Hotovo



3.3 Konfigurace
Zde získáte konfigurační soubor Klipper, musíte získat CAN ID podle dokumentace CANBUS - Klipper:

4. Protokol a známé problémy
4.1 v1.1

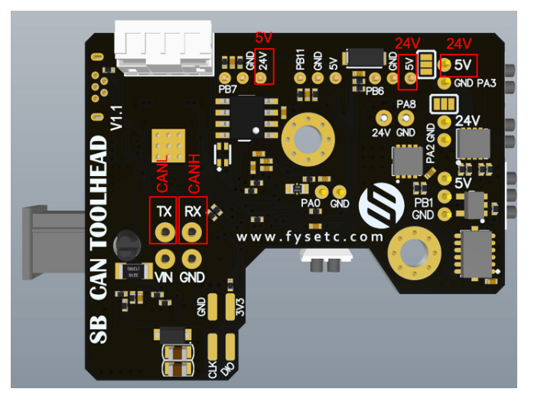

Poznámka: ve verzi 1.1 jsou níže některé chyby hedvábného tisku, červená písmena jsou správným hedvábným potiskem.

log and know
