Jak správně sestavit hotend

Jak správně sestavit hotend?

Jak správně sestavit hotend?



V tomto článku si ukážeme, jak správně sestavit hotend. Všechny součástky, které budete pro sestavení hotendu potřebovat, naleznete na našem e-shopu.



Sestavení jakéhokoliv hotendu funguje na obdobném principu. My jsme si jako příklad pro sestavení hotendu vybrali hotend s napětím 12 V.

Pro sestavení hotendu budete potřebovat:

Pro sestavení hotendu budete potřebovat:
  1. chladič
  2. ventilátor
  3. heatbreak hotbreak (zde)
  4. vyhřívací kostka (zde)
  5. tryska (zde)
  6. topné těleso (zde)
  7. termistor (zde)
  8. silikonová ochrana (zde)



Postup sestavení hotendu:

Postup sestavení hotendu:

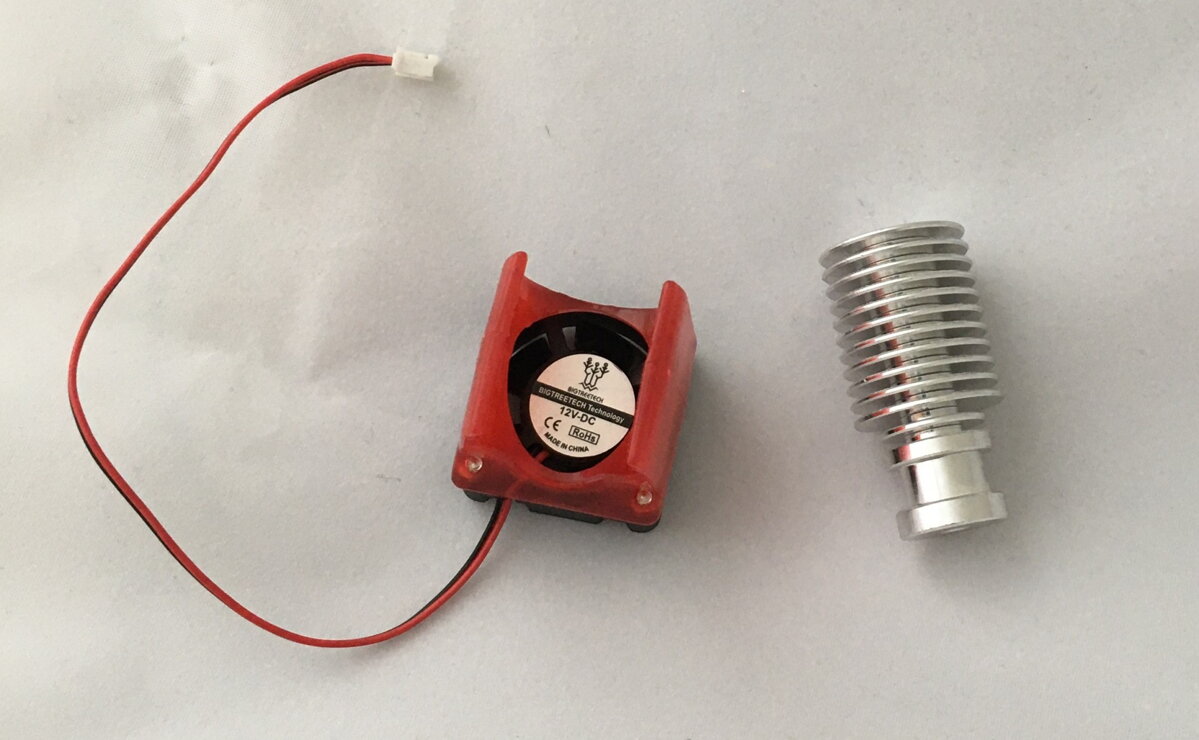

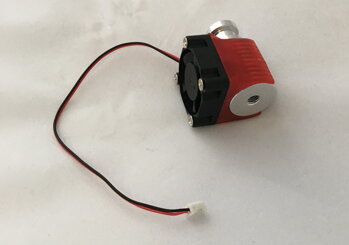

1. Nejdříve spojíme ventilátor s chladičem. V našem případě jsme zvolili ventilátor s napětím 12 V.

Poznámka: Pro lepší a jednodušší manipulaci můžete ventilátor s chladičem spojit až na konec.

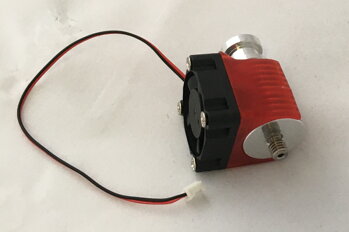

2. Do chladiče našroubujeme heatbreak. V naše případě jsme použili heatbreak typ A.

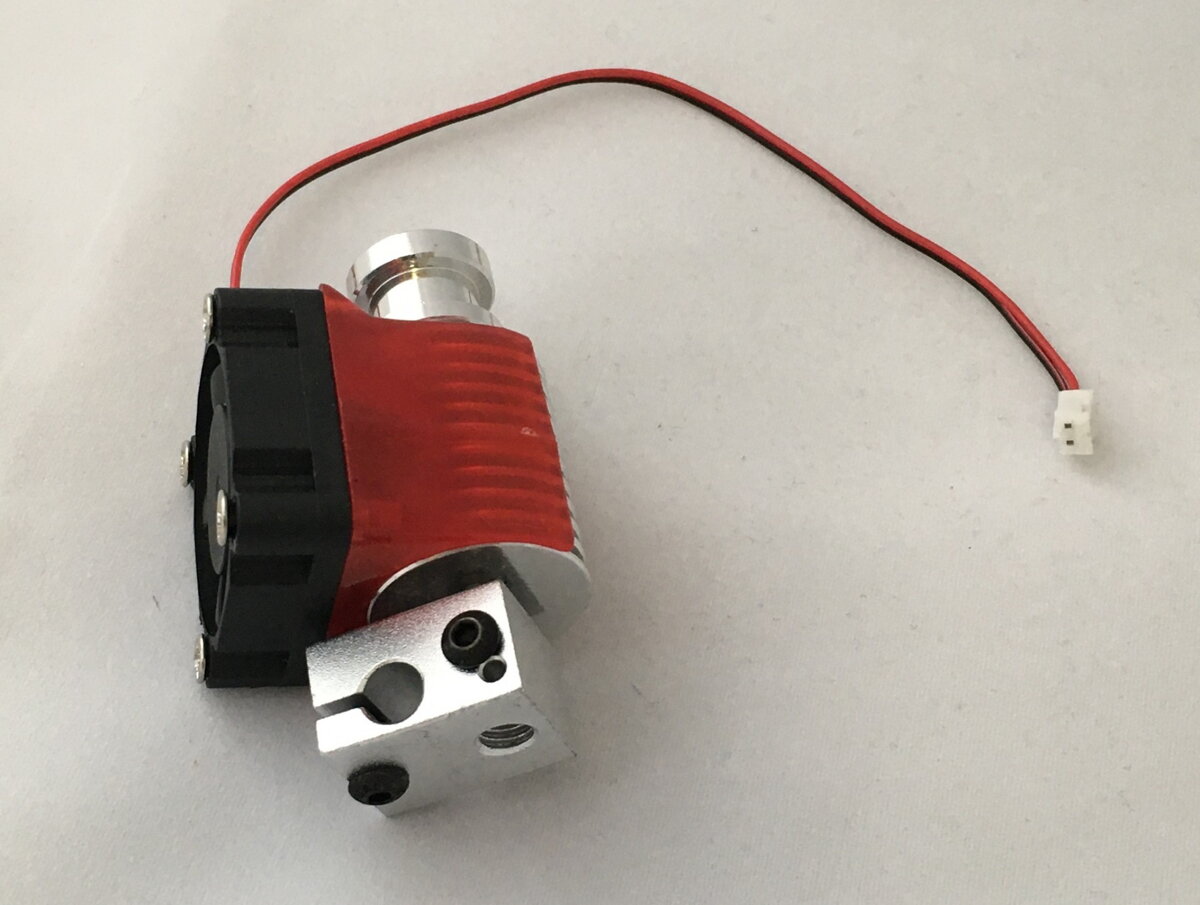

3. Na heatbreak našroubujeme vyhřívací kostku. V našem případě se jedná o vyhřívací kostku V6.

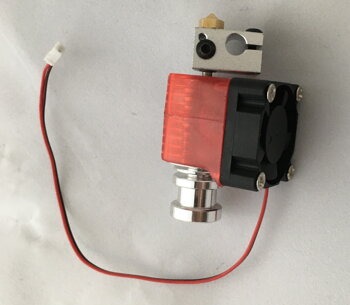

4. Na vyhřívací kostku přišroubujeme trysku. Trysku zašroubujte nadoraz k vyhřívané kostce, následně ji povolte o 1/2 až celý závit, zašroubujte heatbreak s chladičem na doraz k trysce a následně také trysku dotáhněte. Ideální je použití momentového klíče, aby nedošlo k poškození. V případě opakovaného rozebrání je nutné celou proceduru dělat za provozní teploty cca 200°C, aby jakýkoliv plast v sestavě byl změklý.

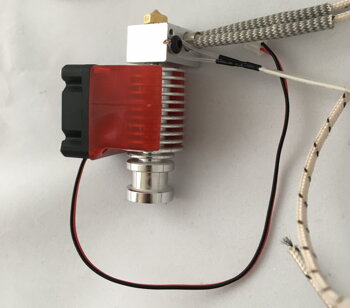

5. Pomocí imbusu povolíme šroub pro pojistění termistoru na vyhřívací kostce a připojíme termistor. Dále také připevníme topné těleso. Oba šrouby dotáhneme.

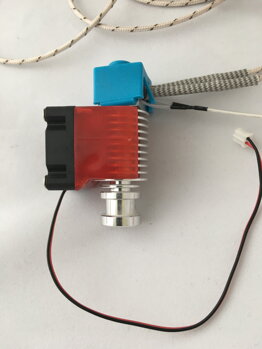

6. Nakonec nasadíme silikonovou ochranu na vyhřívací kostku a máme hotovo.
