Bambu PETG-CF je kompozitní materiál skládající se z PETG a uhlíkových vláken. Nové složení výrazně zlepšilo kvalitu tisku snížením zanášení trysek a shlukování ve srovnání s tradičními PETG. S přidáním uhlíkových vláken nabízí Bambu PETG-CF lepší pevnost při zachování dobré houževnatosti a lesklého vzhledu. Je to ideální materiál pro díly dronů, závodní modely a různé funkční díly, které vyžadují jak vysoký výkon, zejména rázovou pevnost, tak i uhlazený vzhled.

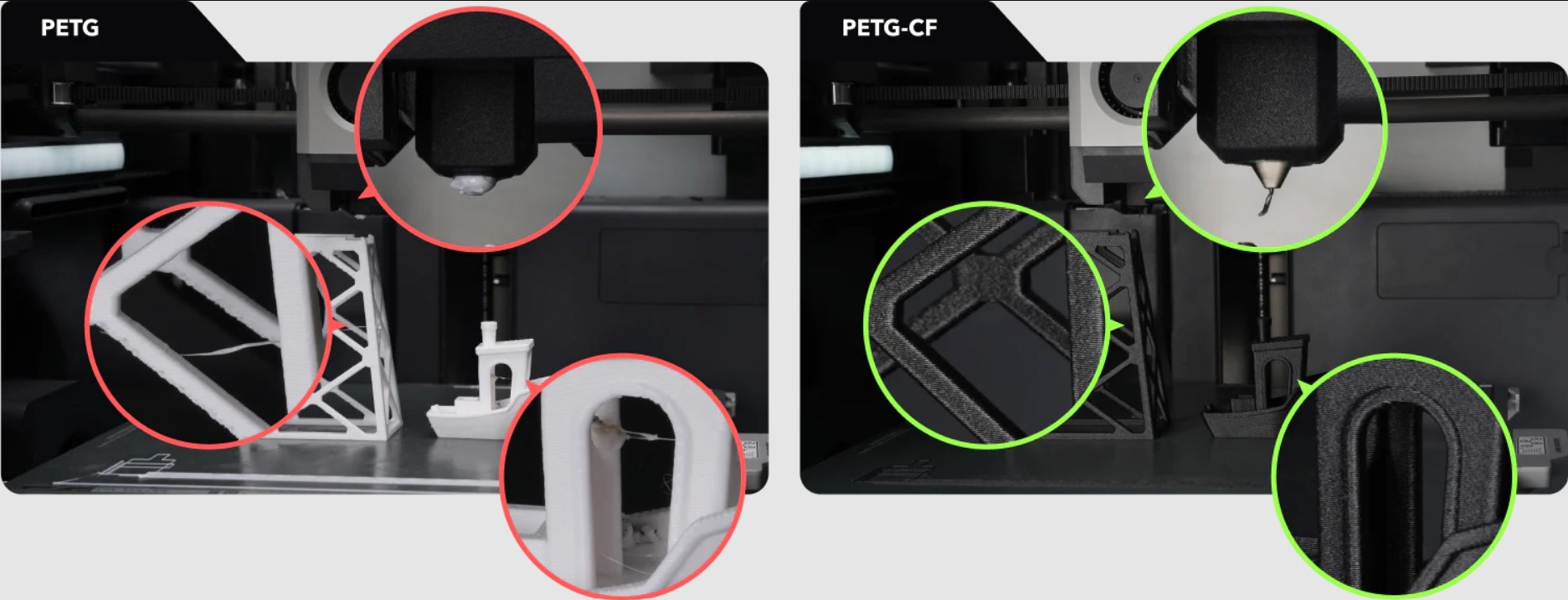

Bambu PETG-CF je vylepšeno o upravené složení, které specificky řeší problém shlukování a lepení na trysku během tisku PETG.
Prémiový tiskový povrch
Uhlíkové vlákno přináší pokročilou texturu na tiskový povrch, přičemž zachovává lesk samotného PETG.

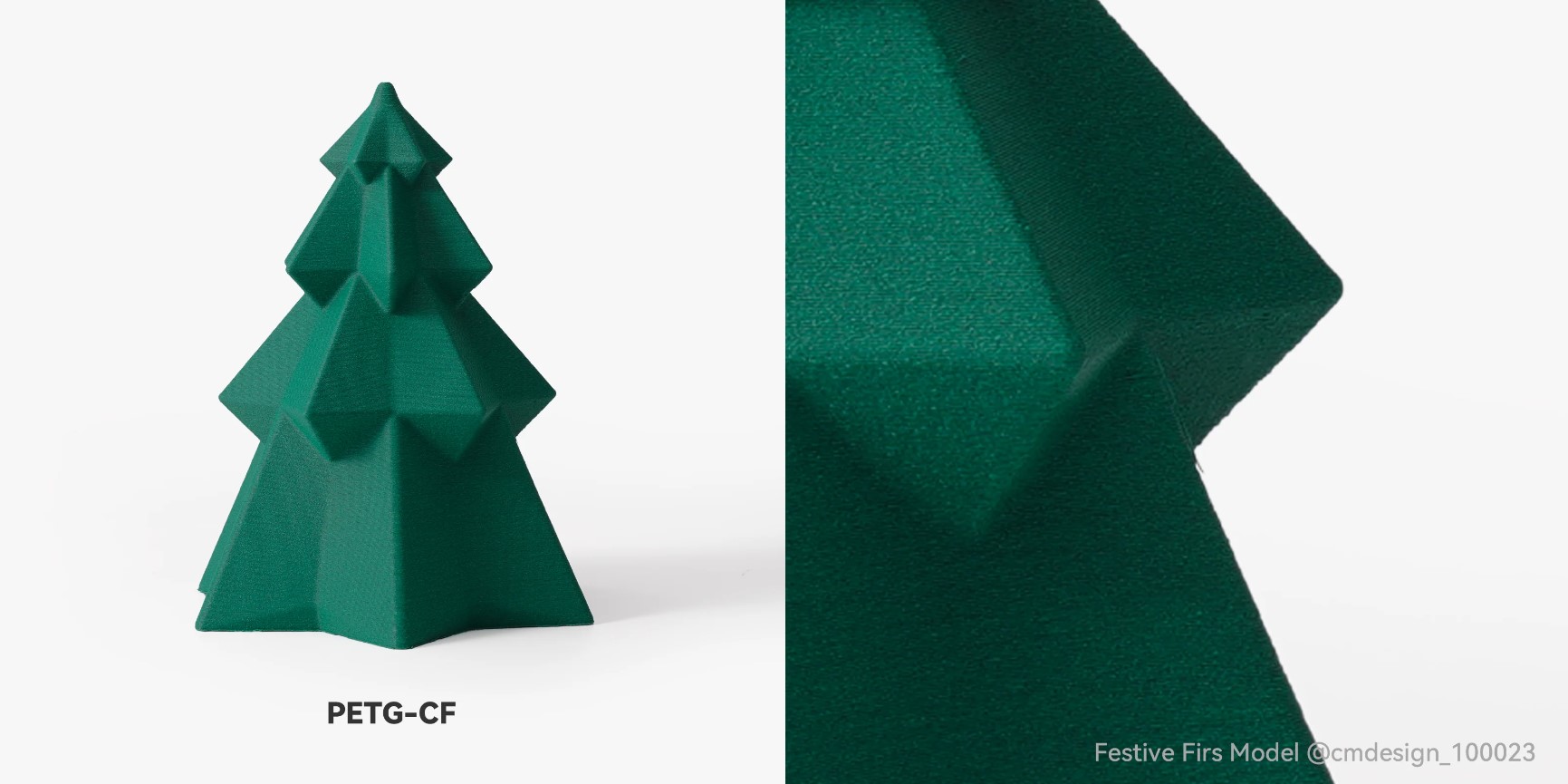

Textura uhlíkových vláken
Uhlíkové vlákno přináší měkký odraz, minimální linie vrstev a jedinečnou jemnou texturu.
Lesklý povrch
Na rozdíl od matného povrchu PLA-CF nabízí PETG-CF lesklý povrch, a tedy ještě jednu možnost.
Silný výkon XY
Přidání uhlíkových vláken také výrazně zvyšuje pevnost XY PETG bez obětování spojování vrstev.

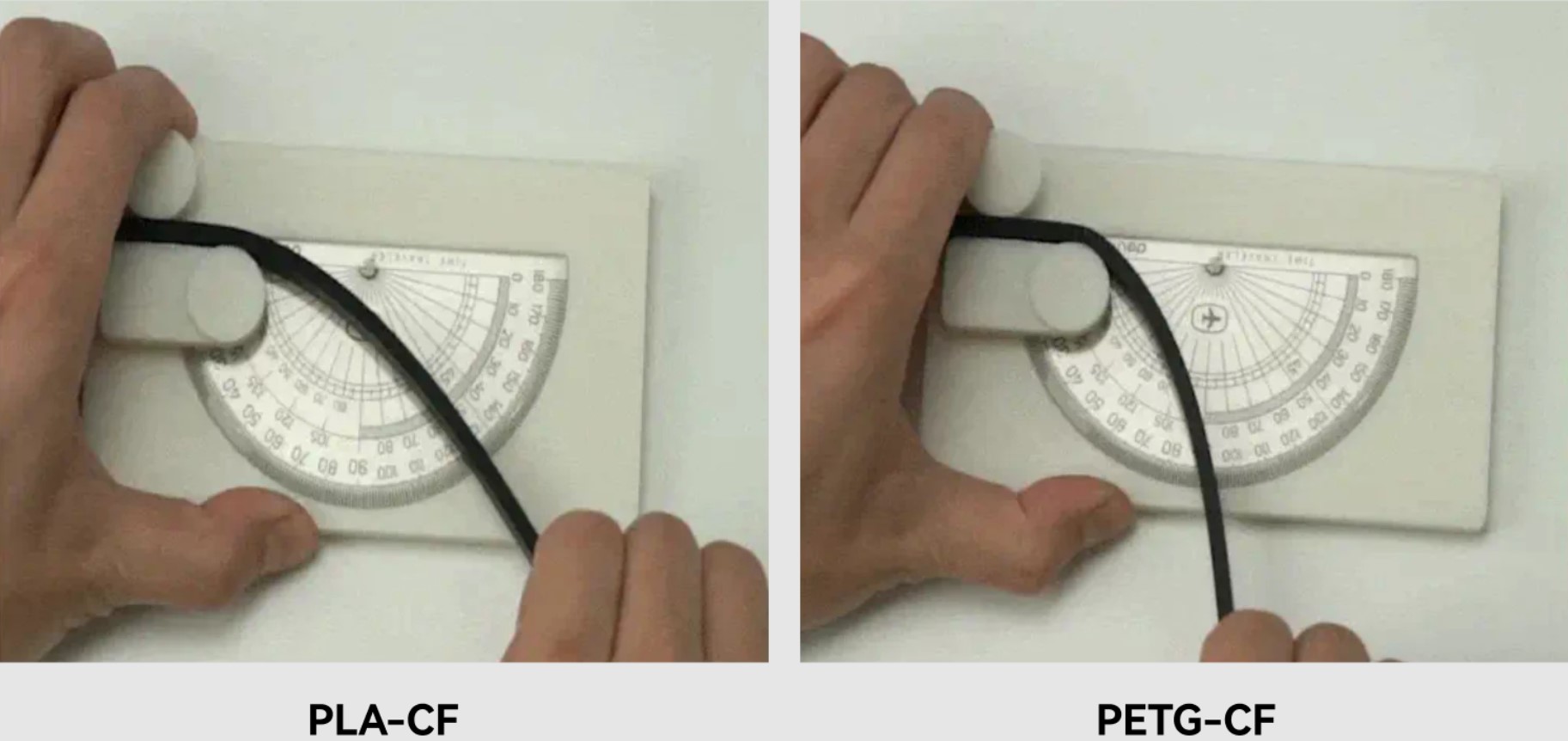

Vysoká flexibilita
Ve srovnání s jinými materiály z uhlíkových vláken vykazuje Bambu PETG-CF výjimečnou houževnatost a je méně náchylný ke zlomení při vnějším namáhání a nárazu.
Accessory Compatibility
| Recommended | Not Recommended | |
| Build Plate | Engineering Plate, High Temperature Plate or Textured PEI Plate | Cool Plate |
| Hotend | Hardened Steel Nozzle (0.4 / 0.6 / 0.8 mm) | Stainless Steel Nozzle (0.2 / 0.4 mm) |
| Glue | Bambu Liquid Glue Glue Stick |
/ |
PETG-CF Hex Code Table
| Brick Red | #9f332a | |
| Violet Purple | #583061 | |
| Indigo Blue | #324585 | |
| Malachite Green | #16b08e | |
| Black | #000000 | |
| Titan Gray | #565656 |
| Recommended Printing Settings | |
| Drying Settings (Blast Drying Oven) | 65 °C，8 h |
| Printing and Keeping Container's Humidity | < 20% RH (Sealed, with Desiccant) |
| Nozzle Temperature | 240 - 270 °C |
| Bed Temperature (with Glue) | 65 - 75 °C |
| Printing Speed | < 200 mm/s |
| Physical Properties | |
| Density | 1.25 g/cm³ |
| Vicat Softening Temperature | 85 °C |
| Heat Deflection Temperature | 74 °C |
| Melting Temperature | 225 °C |
| Melt Index | 19.3 ± 2.4 g/10 min |
| Mechanical Properties | |
| Tensile Strength | 35 ± 5 MPa |
| Breaking Elongation Rate | 10.4 ± 0.6 % |
| Bending Modulus | 2910 ± 260 MPa |
| Bending Strength | 70 ± 5 MPa |
| Impact Strength | 41.2 ± 2.6 kJ/m² |
1009 Kč
