3DMakerpro Turtle – Jeden skenovací systém pro více velikostí objektů
Řada 3DMakerpro Turtle využívá modulární přístup k 3D skenování. Namísto spoléhání se na jednu optickou konfiguraci pro každý objekt nabízí systém tři vyměnitelné skenovací moduly vyvinuté pro různé pracovní rozsahy. Zvolte modul S, když je prioritou jemný detail, modul M pro všeobecné skenování, nebo modul L při práci s podstatně většími objekty.
Samotný skenovací modul lze připojit přímo ke kompatibilnímu počítači. Přidejte Turtle Control Pad, pokud chcete přenosný samostatný pracovní postup se skenováním, zpracováním a exportem přímo na zařízení.
Tři moduly pro tři různé pracovní rozsahy
Tři moduly Turtle používají nezávislé optické konfigurace namísto rozšiřování jednoho rozsahu skenování pro každou aplikaci. To umožňuje vybrat modul, který nejlépe odpovídá fyzické velikosti a úrovni detailů požadovaných pro každý projekt.
Modul S – Přesnost pro malé objekty
Modul S je určen pro objekty o velikosti přibližně 10–300 mm. S přesností až 0,01 mm a rozlišením až 0,05 mm je to v řadě Turtle možnost zaměřená na detaily. Typické aplikace zahrnují miniatury, díly o velikosti šperků, objekty dentálních rozměrů a další kompaktní komponenty, kde záleží na jemné povrchové geometrii.
Modul M – Všestranný univerzál
Modul M pokrývá široký typický rozsah objektů přibližně 15–1 500 mm. Kombinuje přesnost až 0,03 mm s rozlišením 0,07 mm a je určen jako univerzální možnost pro každodenní skenování. Hodí se pro figurky, mechanické díly, přilby, obuv, tištěné modely a mnoho středně velkých objektů.

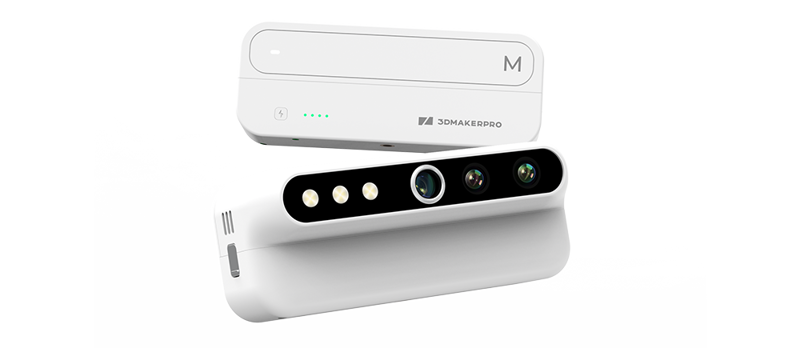

Modul L – Stvořen pro velkoformátové skenování
Modul L je určen pro objekty o velikosti přibližně 100–2 000 mm. Jeho větší rozsah jediného snímku 600 x 450 mm a delší pracovní vzdálenost jej činí vhodnějším pro aplikace, jako je nábytek, komponenty vozidel, velké panely a skenování celého těla. Přesnost je specifikována až na 0,05 mm s rozlišením 0,10 mm.
Tři způsoby nastavení skeneru
Zvolený modul určuje velikost objektu, který jste připraveni skenovat, zatímco fyzické nastavení určuje, jak s ním pracujete. Turtle podporuje ruční, oddělené modulární a kabelové konfigurace a skenovací moduly lze použít v těchto různých nastaveních.
Ruční ovládání s Turtle Control Padem poskytuje přenosné, bezkabelové nastavení. Oddělení modulu od Control Padu může usnadnit dosahování obtížných úhlů a stísněných prostor, zatímco přímé kabelové připojení k počítači vytváří konvenční pracovní stanici pro delší nebo výkonově náročnější skenovací relace.
Samostatné skenování s Turtle Control Pad
Volitelný Turtle Control Pad promění skenovací modul Turtle v samostatný skenovací systém. Zaznamenávejte, zpracovávejte, kontrolujte a exportujte skenovací data přímo na zařízení, aniž byste museli mít po ruce notebook.
Control Pad disponuje 6,4palcovým 2K AMOLED displejem, 16 GB RAM a 256 GB SSD úložištěm. Hotová skenovací data lze exportovat jako mračna bodů ASC nebo PLY a sítě OBJ nebo STL pro další zpracování v kompatibilních 3D, CAD a slicovacích pracovních postupech.

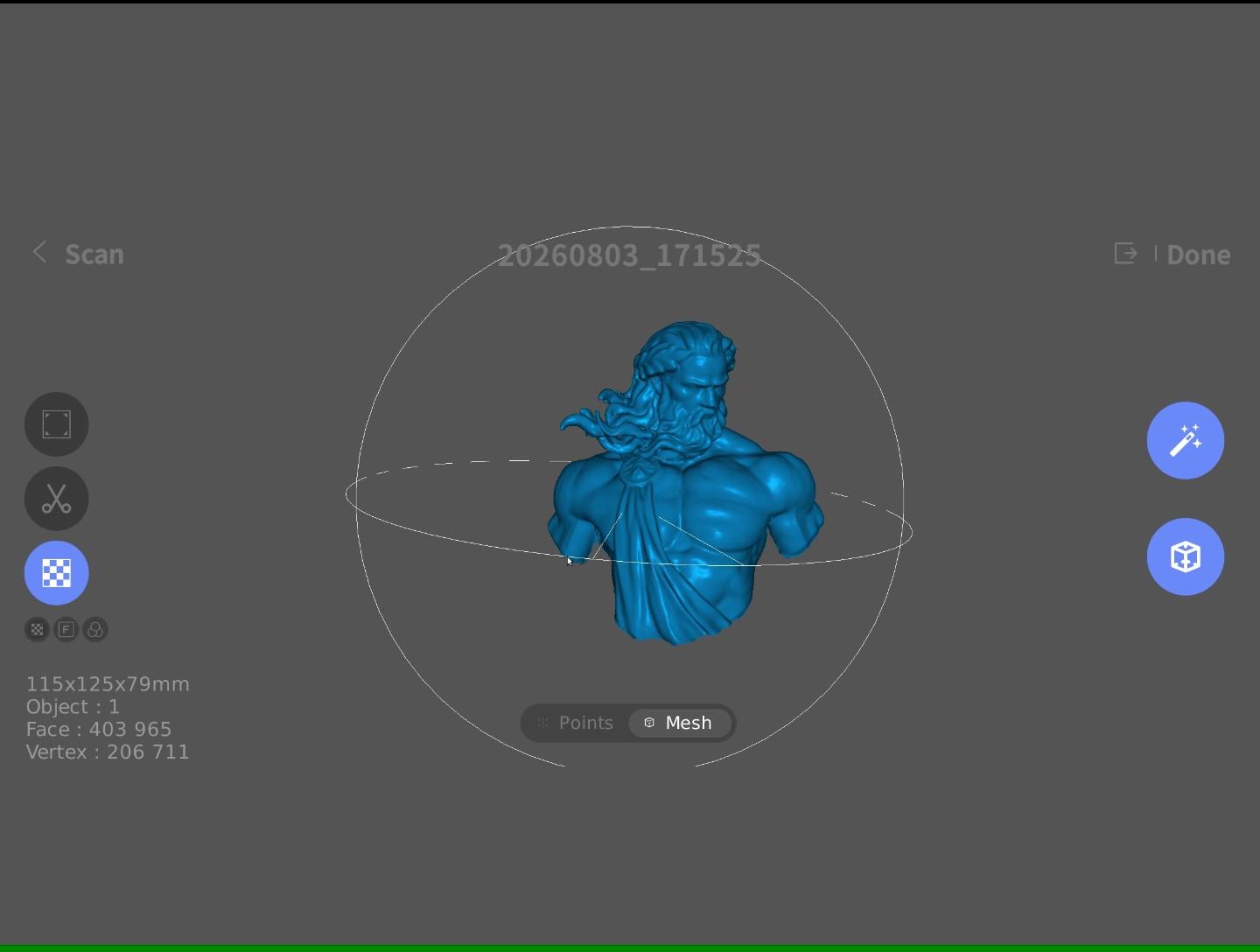

Integrovaný displej vám také umožňuje kontrolovat zachycenou geometrii přímo na zařízení. To je obzvláště užitečné při skenování mimo pracovní stanici, protože výsledek lze zkontrolovat předtím, než se přesunete od objektu nebo lokality.
Bezznačkové skenování se sledováním založeným na rysech
Turtle využívá viditelnou geometrii a texturu objektu pro zarovnání na základě rysů, což umožňuje skenovat mnoho objektů bez předchozího použití sledovacích značek. To snižuje přípravu a také eliminuje potřebu odstraňovat značky z objektu po skenování.
Velmi hladké nebo bezznačkové povrchy mohou být pro sledovací systém stále obtížné identifikovat. V těchto situacích 3DMakerpro doporučuje použít lehkou vrstvu skenovacího spreje pro zavedení dalších viditelných povrchových prvků. Lesklé, průhledné a vysoce reflexní objekty mohou také těžit ze skenovacího spreje.
Obnovení po ztrátě sledování
Pokud dojde k dočasné ztrátě sledování, Turtle se může znovu lokalizovat vzhledem k již zachycené geometrii. Namiřte skener zpět na dříve naskenovanou oblast a systém může znovu navázat svou pozici, takže skenování může pokračovat namísto restartování celého projektu.

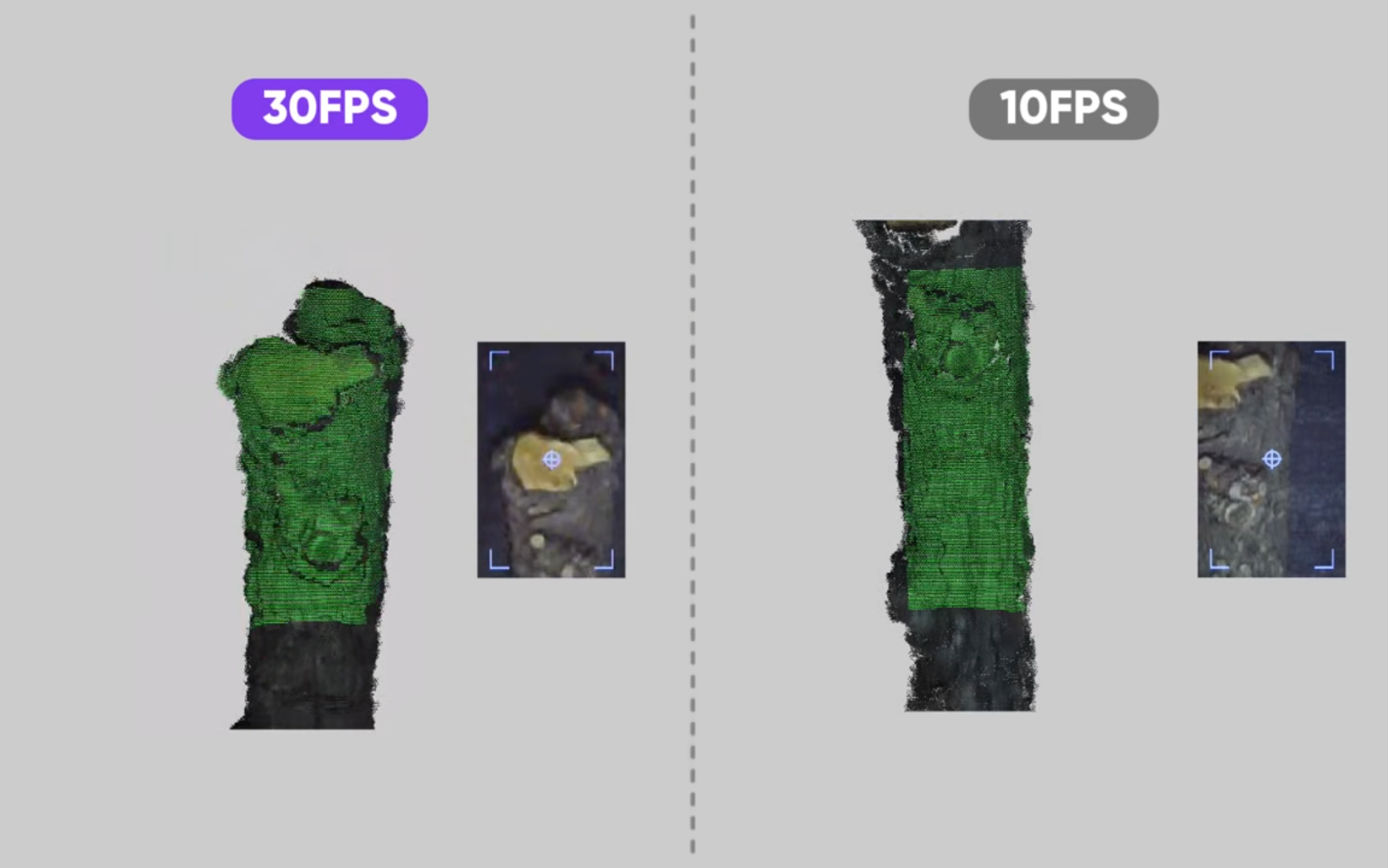

Až 30 snímků za sekundu při připojení k PC
Všechny tři skenovací moduly pracují v samostatné konfiguraci s frekvencí 10 snímků za sekundu a při připojení k počítači podporují režim s vysokou snímkovou frekvencí až 30 snímků za sekundu. Vyšší snímková frekvence poskytuje citlivější náhled při pohybu kolem objektu a může usnadnit udržení plynulého skenovacího pohybu.
Automatická kalibrace při výměně modulů
Moduly S, M a L jsou navrženy tak, aby je bylo možné vyměňovat mezi skenováním. Po připojení modulu se automaticky načtou odpovídající kalibrační data, takže není nutné provádět ruční kalibraci pomocí kalibrační desky pokaždé, když se změní konfigurace skeneru.
Moduly se vyměňují mezi jednotlivými skeny, nikoli během aktivního skenování. Dokončete nebo zastavte aktuální sken před instalací jiného modulu a otevřením dalšího projektu.
2,3 MP snímač a záznam barevných textur
Každý skenovací modul Turtle používá 2,3 MP snímač a podporuje 24bitové barevné textury. Ve srovnání s předchůdcem snímače, na který odkazuje 3DMakerpro, poskytuje snímač Turtle o 76 % více pixelů, což pomáhá zachytit jemnější geometrické informace a bohatší data textur.
Tři moduly kombinují sdílenou platformu snímače s různými oblastmi snímání a pracovními vzdálenostmi, což systému umožňuje zachovat zaměření na přesnost, všestrannost nebo velkoformátové pokrytí specifické pro daný modul.
Skenovací software JMStudio
Software JMStudio od 3DMakerpro podporuje pracovní postup skenování od připojení zařízení a zachycení v reálném čase až po optimalizaci a export. Podporované exportní formáty zahrnují STL, OBJ, PLY a ASC, což umožňuje, aby skenovací data pokračovala do pracovních postupů zpracování sítí, reverzního inženýrství, CAD, vizualizace nebo 3D tisku.
Turtle může také exportovat standardní formáty mračen bodů a sítí bez uzamčení skenovacích dat do proprietárního projektového formátu pro následné zpracování.
Který modul Turtle byste měli vybrat?
Zvolte modul S, pokud většina vaší práce zahrnuje kompaktní objekty a jemné povrchové detaily. Nabízí nejvyšší uvedenou přesnost a rozlišení v řadě Turtle a je přirozenou volbou pro miniatury, komponenty o velikosti šperků a další malé přesné předměty.
Zvolte modul M, pokud potřebujete nejširší univerzální možnost. Jeho široký typický rozsah objektů ho činí vhodným pro uživatele, kteří skenují mnoho různých druhů dílů a objektů a primárně se nespecializují na velmi malé ani velmi velké předměty.
Zvolte modul L, pokud jsou hlavní prioritou velké objekty. Jeho podstatně větší oblast snímání a delší pracovní vzdálenost jsou navrženy pro nábytek, skenování těla, automobilové díly a další aplikace, kde je výhodné pokrýt větší plochu na snímek.
Vzhledem k tomu, že systém Turtle je modulární, lze další moduly přidat později, jak se změní vaše požadavky na skenování. Turtle Control Pad funguje se všemi třemi moduly řady Turtle. Moduly Turtle a Turtle Control Pad jsou specifické pro řadu Turtle a nejsou křížově kompatibilní s dřívějšími modely skenerů 3DMakerpro.
Připojení k počítači nebo plně přenosné
Skenovací modul Turtle nevyžaduje Control Pad, pokud je používán s kompatibilním počítačem. Připojte modul přímo k počítači pro skenování a získejte přístup k režimu vysoké snímkové frekvence připojeného k PC.
Control Pad je vyžadován, pokud chcete systém používat jako přenosný samostatný skener. Samotný Control Pad nemůže skenovat bez připojeného skenovacího modulu Turtle.
