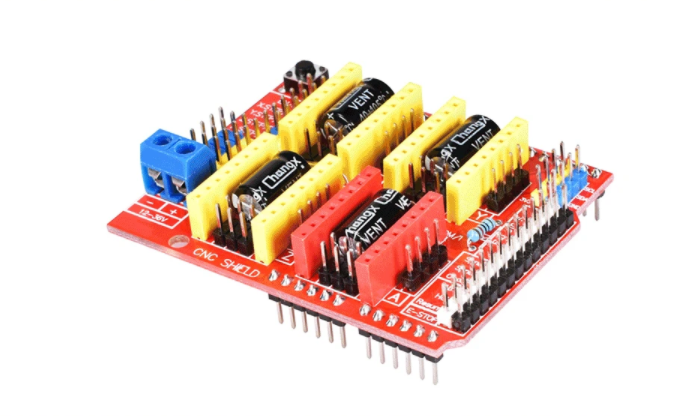

CNC shield

Řídící deska pro modelářské CNC stroje. Desku možno použít jako rozšíření na více motorů řídících desek 3D tiskárny. CNC shield je dostupný ve variantě pro Uno a pro Nano. Čtěte více

Skladem >10ks

99 Kč

Výrobce: na3D

Materiál: hliník

Verze pro UNO:

  • GRBL 0.9 kompatibilní. (Open source firmware, který běží na UNO pro Arduino, který mění příkazy G-kódu na krokové signály)
  • PWM Vřeteno a směrové čepy
  • Podpora 4 os (X, Y, Z, A-Může duplikovat X, Y, Z nebo udělat celou 4. osu pomocí vlastního firmwaru pomocí pinů D12 a D13)
  • 2 x koncové dorazy pro každou osu (celkem 6)
  • Uvolnění chladicí kapaliny
  • Používá odnímatelné krokové ovladače kompatibilní s A4988 nebo DRV8825
  • Propojky pro nastavení Micro-Steppingu pro krokové ovladače. (Některé ovladače, jako je DRV8825, mohou provádět až 1/32 mikrokroků).
  • Kompaktní design.
  • Krokové motory lze připojit pomocí 4kolíkových konektorů molex nebo připájet na místě.
  • Běží na 12-36V DC. (V tuto chvíli mohou pouze ovladače DRV8825 zvládnout až 36V, proto prosím při napájení desky zvažte provozní napětí.)
  • Vezměte prosím na vědomí, že se jedná o nesestavenou sadu a jsou nutné základní pájecí schopnosti.



Verze pro NANO:

  • Uzpůsobena pro kartézský souřadný systém
  • Lze rozšířit o různé doplňky
  • Obsahuje 3 sloty pro drivery krokových motorů
  • Výstupní proud: 2 A
  • Vstupní napětí: 12 V
  • Rozměry: 72 x 58 mm





Upozornění:
Výrobek může vyžadovat odbornou montáž, není samostatně funkčním celkem.
