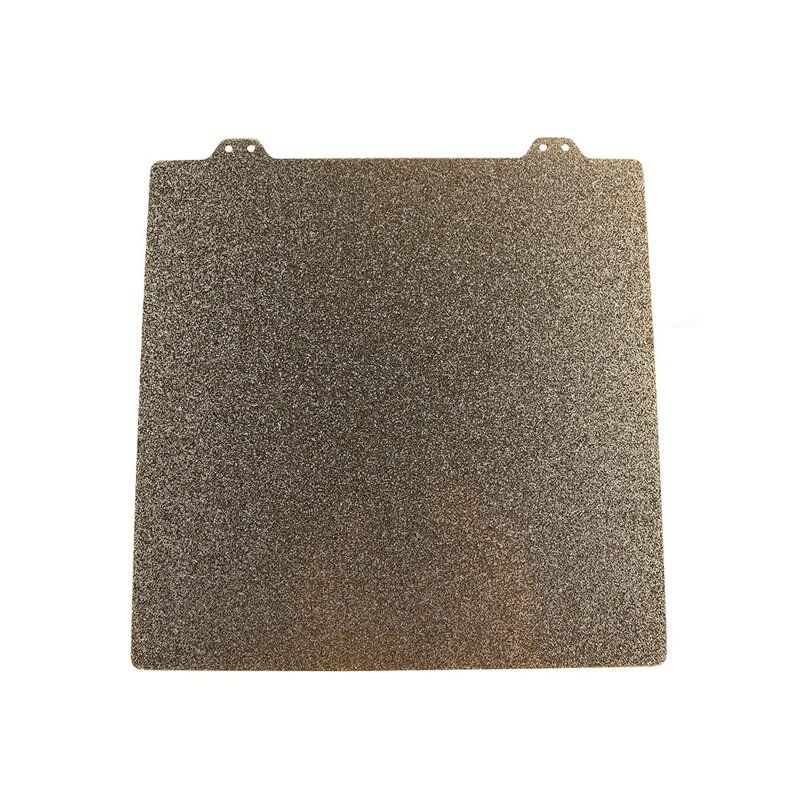

Práškový PEI pružný nerezový plát
Texturovaný pružný nerezový PEI plát vhodný pro 3D tisk. Usnadňuje 3D tisk, výtisk lze z této podložky snadno odebrat. Podložka je oboustranná se snadnou údržbou. Dostupná ve čtyřech velikostech: 220 x 220 mm, 235 x 235 mm, 310 x 310 mm, 350 x 350 mm. Čtěte více

Rozměr

Skladem < 10 ks

799 Kč

660,33 Kč bez DPH

Výrobce:

Popis

Výhody:

  • při tisku není potřeba páska 3M, ani lepidlo
  • žádná výměna fólie PEI
  • snadno se na tuto podložku tiskne
  • výtisk se snadno z podložky odebere - podložka se lehce prohne
  • snadná údržba
  • oboustranná
  • PEI práškový povrch (některé podložky můžou vykazovat barevnou nestálost - na funkčnost to nemá vliv)

Vhodné pro materiály: PLA, ABS, PET-G, TPU, PVA a další.

Kompatibilní 3D tiskárna: Anet A8, Anet A6, Wanhao, I3 Creality, Ender-5, tiskáry s instalací FlexPlate, tiskárna s obdobnou velikostí magnetické podložky

Údržba: před tiskem i po tisku otřete tiskový povrch isopropylalkoholem, abyste udrželi povrch čistý pro maximální přilnavost k podložce. Stejně jako u ostatních podložek se ujistěte, že je tryska není příliš blízko podložky.

Sundávaní výtisků: výtisky sundávejte ze studené podložky (míň než 30°C) mírným prohnutím plátu (při sundání za tepla se poškodí práškový povrch podložky)

Dostupné rozměry: 220 x 220 mm, 235 x 235 mm, 310 x 310 mm, 350 x 350 mm

Doporučené teploty pro tisk:
1. PLA,TPU,WOOD,CF
Teplota podložky: 50°-60°C
Teplota trysky: 200°-210°C

2. ABS:
Teplota podložky: 55°-70°C
Teplota trysky: 240°-250°C

3.PET-G:
Teplota podložky: 55°-70°C
Teplota trysky: 240°-250°C

V případě že nemáte magnetickou podložku, doporučujeme na ni nalepit magnety. Doporučujeme 9 magnetů na jakoukoliv velikost podložky.

Práškový PEI pružný nerezový plát
Práškový PEI pružný nerezový plát

799 Kč

660,33 Kč bez DPH

Související produkty

  • Magnet pro magnetickou podložku

    Magnety pro použití k tiskové podložce. Průměr 25, tloušťka 2 mm.

    Skladem < 10 ks

    od 39 Kč

  • Magnetická tisková podložka - černý pružný plát

    Ocelová podložka vhodná pro 3D tisk. Usnadňuje 3D tisk, výtisk lze z této podložky snadno odebrat. Podložka je oboustranná se snadnou údržbou. Vhodné pro magnetické podložky, v případě že nemáte magnetickou podložku, můžete si dokoupit magnety. Černá podložka pro 3D tisk

    Dočasně vyprodáno

    od 749 Kč

  • Flexibilní ocelová podložka SSS Super Spring

    Podložka SSS Super Spring Steel odolná vůči vysokým teplotám, odolná vůči opotřebení. Jednoduché použití. Podložka je flexibilní. Využitelná pro velké množství materiálů PLA, PETG, TPU, ABS, atd.

    Skladem < 10 ks

    od 649 Kč

  • Magnetická tisková podložka s magnetickou samolepkou 220 x 220 mm

    Magnetická tisková podložka o rozměrech 220 x 220 mm pro lepší přilnavost výtisků. Jedná se o dvojdílnou sadu, kdy oddělitelná magnetická podložka zaručuje snadnější sejmutí vytištěných výrobků.

    Dočasně vyprodáno

    249 Kč

  • Magnetická tisková podložka s magnetickou samolepkou 235 x 235 mm

    odložku a magnetickou samolepku, která slouží k nalepení na Vaši tiskovou podložku. Vhodně doplňuje magnetickou tiskovou podložku nebo ocelovou tiskovou podložku. Rozměr magnetické samolepky je 235 x 235 mm,

    Dočasně vyprodáno

    279 Kč

  • Magnetická samolepka

    Magnetická samolepka vhodná pro magnetické tiskové podložky o rozměru.

    Dočasně vyprodáno

    od 99 Kč

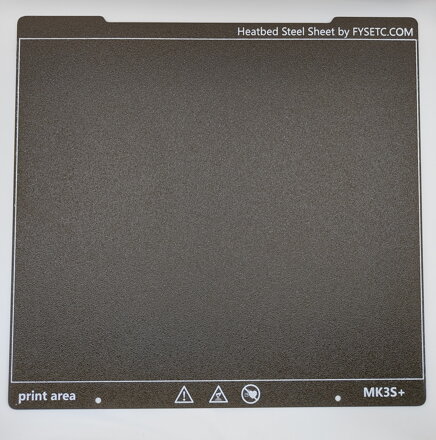

  • Hnědý pružný plát
